পিইটি শীট এক্সট্রুশনের জন্য 65 মিমি টুইন স্ক্রু ব্যারেল এবং স্ক্রু এলিমেন্ট সেট

65মিমি টুইন স্ক্রু ব্যারেল এবং স্ক্রু এলিমেন্ট সেট পিইটি শীট এক্সট্রুশনের জন্য

এই 65মিমি টুইন স্ক্রু ব্যারেল এবং স্ক্রু এলিমেন্ট সেটটি পিইটি শীট এক্সট্রুশন লাইনের জন্য ডিজাইন করা হয়েছে যেগুলিতে আলাদাভাবে ব্যারেল এবং স্ক্রু এলিমেন্ট কেনার পরিবর্তে মিলযুক্ত প্রতিস্থাপন উপাদানগুলির প্রয়োজন হয়।

কনফিগারেশনটি একটি মডেল 65 টুইন স্ক্রু সিস্টেমের উপর ভিত্তি করে তৈরি করা হয়েছে যার একটি Φ63 মিমি ব্যারেল বোর এবং 52 মিমি কেন্দ্র দূরত্ব। মূল পণ্যের কনফিগারেশন W6Mo5Cr4V2 (6542) স্ক্রু এলিমেন্টগুলির সাথে একটি সামগ্রিক-রেখাযুক্ত ব্যারেল কাঠামোকে একত্রিত করে এবং এতে বন্ধ, ফিডিং, ভেন্টিং এবং কম্বিনেশন ব্যারেল বিভাগগুলি অন্তর্ভুক্ত থাকতে পারে।

ব্যারেল এবং স্ক্রু এলিমেন্টগুলিকে একটি কার্যকরী সিস্টেম হিসাবে মূল্যায়ন করে, প্রতিস্থাপন সেটটি সঠিক জ্যামিতি, অ্যাসেম্বলি সামঞ্জস্যতা এবং স্ক্রু-টু-ব্যারেল ক্লিয়ারেন্স বজায় রাখতে সহায়তা করে।

সাধারণ সমস্যাগুলি যা এটি সমাধান করতে পারে:

• বিভিন্ন উৎস থেকে কেনা ব্যারেল এবং স্ক্রু এলিমেন্টগুলি সঠিকভাবে মেলে না
• শুধুমাত্র জীর্ণ স্ক্রু এলিমেন্টগুলি প্রতিস্থাপন করার পরে অতিরিক্ত ক্লিয়ারেন্স
• নতুন ব্যারেল পুরানো জীর্ণ স্ক্রুগুলির সাথে ইনস্টল করা
• ভুল স্প্লাইন বা স্ক্রু-এলিমেন্ট মাত্রা
• বিদ্যমান পিইটি লাইনের সাথে মেলে না এমন ভেন্টিং ব্যারেল মাত্রা
• পুরানো এক্সট্রুশন কনফিগারেশন পুনরুত্পাদন করতে অসুবিধা

মূল স্পেসিফিকেশন

বিদ্যমান পণ্যের পৃষ্ঠাটি এই মূল মডেল 65 মাত্রাগুলি তালিকাভুক্ত করে এবং পণ্যটিকে 6542 স্ক্রু এলিমেন্টগুলির সাথে মিলিত একটি সামগ্রিক-রেখাযুক্ত ব্যারেল হিসাবে চিহ্নিত করে।

কেন ব্যারেল এবং স্ক্রু এলিমেন্টগুলি একটি মিলযুক্ত সেট হিসাবে প্রতিস্থাপন করবেন?

ব্যারেল বোর এবং স্ক্রু এলিমেন্টগুলি একটি টুইন স্ক্রু এক্সট্রুডারের ভিতরে প্রকৃত প্রক্রিয়াকরণ ক্লিয়ারেন্স তৈরি করতে একসাথে কাজ করে।

দীর্ঘমেয়াদী উৎপাদনের সময়, উভয় উপাদান ধীরে ধীরে ক্ষয়প্রাপ্ত হয়।

যদি শুধুমাত্র স্ক্রু এলিমেন্টগুলি প্রতিস্থাপন করা হয় যখন ব্যারেল বোর ইতিমধ্যেই অতিরিক্ত বড়, তবে নতুন স্ক্রুগুলি এখনও অতিরিক্ত ক্লিয়ারেন্স সহ কাজ করতে পারে।

একইভাবে, গুরুতরভাবে জীর্ণ স্ক্রু এলিমেন্টগুলি ব্যবহার চালিয়ে যাওয়ার সময় একটি নতুন ব্যারেল ইনস্টল করা মূল কাজের অবস্থা পুনরুদ্ধার নাও করতে পারে।

পিইটি শীট এক্সট্রুশনের জন্য, ভুল কাজের ক্লিয়ারেন্স এতে অবদান রাখতে পারে:

• উপাদান ব্যাকফ্লো
• পরিবহন দক্ষতা হ্রাস
• অস্থির চাপ
• ফিলিং আচরণের পরিবর্তন
• নিম্ন প্রক্রিয়া পুনরাবৃত্তিযোগ্যতা

গুরুতরভাবে জীর্ণ সিস্টেমের জন্য, ব্যারেল এবং স্ক্রু এলিমেন্টগুলিকে একসাথে মূল্যায়ন করা প্রতিস্থাপনের জন্য একটি ভাল ভিত্তি সরবরাহ করে।

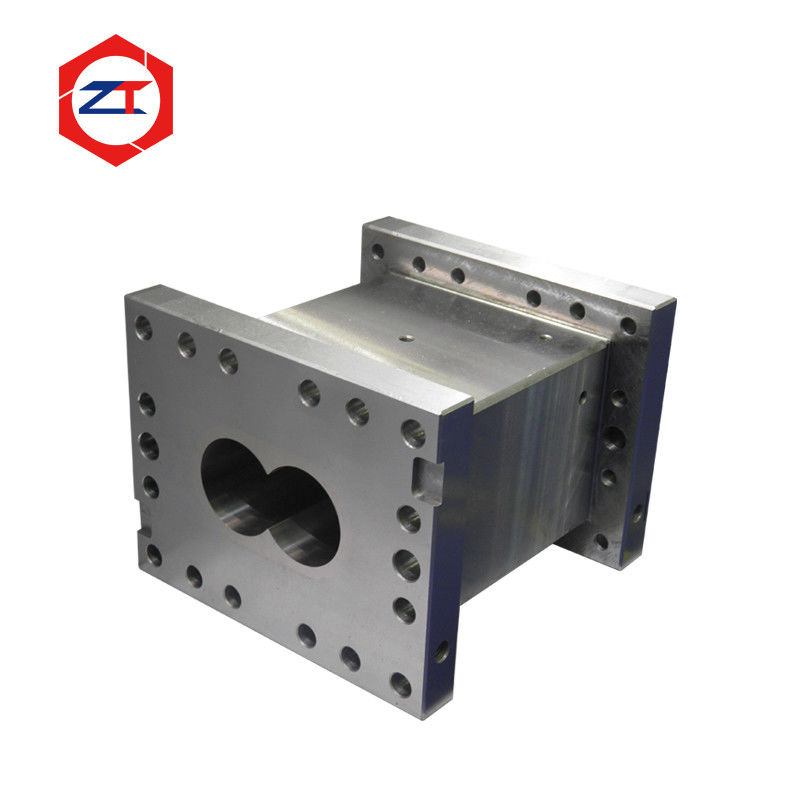

পরিধান সুরক্ষার জন্য সামগ্রিক-রেখাযুক্ত ব্যারেল

ব্যারেল কনফিগারেশন একটি কাঠামোগত ইস্পাত বডিকে একটি সামগ্রিক লাইনারের সাথে একত্রিত করে।

এই নির্মাণটি কাজের বোর উপাদানটিকে প্রকৃত প্রক্রিয়া অবস্থার সাথে সামঞ্জস্য রেখে নির্বাচন করার অনুমতি দেয় যখন বাইরের ব্যারেল বডি কাঠামোগত সহায়তা প্রদান করে।

বর্তমান পৃষ্ঠাটি পরিধান, ক্ষয় এবং সম্মিলিত পরিধান-ক্ষয় অবস্থার জন্য একাধিক লাইনার এবং ব্যারেল-উপাদান বিকল্পগুলিও তালিকাভুক্ত করে।

পিইটি প্রক্রিয়াকরণের জন্য, উপাদান নির্বাচন বিবেচনা করা উচিত:

• পুনর্ব্যবহৃত পিইটি দূষণের স্তর
• ফিলার বা সংযোজন
• প্রক্রিয়াকরণ তাপমাত্রা
• বিদ্যমান ব্যারেল পরিধান প্যাটার্ন
• প্রয়োজনীয় পরিষেবা জীবন
• পরিষ্কার এবং অপারেটিং শর্তাবলী

অতএব, লাইনারটি কেবল কঠোরতার উপর ভিত্তি করে নয়, প্রকৃত ব্যর্থতার অবস্থার সাথে সামঞ্জস্য রেখে নির্বাচন করা উচিত।

W6Mo5Cr4V2 স্ক্রু এলিমেন্ট

W6Mo5Cr4V2, যা সাধারণত 6542 হিসাবে পরিচিত, বর্তমান কনফিগারেশনে স্ক্রু এলিমেন্টগুলির জন্য ব্যবহৃত হয়।

প্রতিস্থাপন স্ক্রু এলিমেন্টগুলি বিদ্যমান স্ক্রু বিন্যাস অনুসারে তৈরি করা যেতে পারে, যার মধ্যে রয়েছে:

• পরিবহন এলিমেন্ট
• নিডিং এলিমেন্ট
• বিপরীত এলিমেন্ট
• রূপান্তর এলিমেন্ট
• কাস্টমাইজড স্ক্রু প্রোফাইল

গুরুত্বপূর্ণ মাত্রাগুলির মধ্যে রয়েছে বাইরের ব্যাস, এলিমেন্ট দৈর্ঘ্য, পিচ, অভ্যন্তরীণ স্প্লাইন এবং সংলগ্ন স্ক্রু এলিমেন্টগুলির সাথে সংযোগ।

প্রতিস্থাপন প্রকল্পের জন্য, বাহ্যিক কাজের প্রোফাইল এবং অভ্যন্তরীণ শ্যাফ্ট সংযোগ উভয়ই বিদ্যমান সরঞ্জামের সাথে মিলতে হবে।

পিইটি শীট এক্সট্রুশনের জন্য ব্যারেল বিভাগ

পিইটি শীট এক্সট্রুশনের জন্য একটি স্ট্যান্ডার্ড বন্ধ ব্যারেলের চেয়ে বেশি প্রয়োজন হতে পারে।

মেশিনের কনফিগারেশনের উপর নির্ভর করে, ব্যারেল বিভাগগুলিতে অন্তর্ভুক্ত থাকতে পারে:

• ফিডিং ব্যারেল
• বন্ধ প্রক্রিয়াকরণ ব্যারেল
• ভেন্টিং ব্যারেল
• ভ্যাকুয়াম ভেন্টিং বিভাগ
• কম্বিনেশন ব্যারেল
• কাস্টমাইজড প্রক্রিয়া বিভাগ

বিদ্যমান পৃষ্ঠাটি বিশেষভাবে পিইটি শীট এক্সট্রুশনের জন্য ভেন্টিং এবং কম্বিনেশন ব্যারেলগুলি চিহ্নিত করে।

পিইটি প্রক্রিয়াকরণের জন্য, যখন প্রক্রিয়াটির আর্দ্রতা বা উদ্বায়ী উপাদানগুলি অপসারণের প্রয়োজন হয় তখন ভেন্টিং বিভাগগুলি বিশেষভাবে গুরুত্বপূর্ণ।

অতএব, প্রতিস্থাপন ভেন্টিং ব্যারেলগুলি কেবল বোর এবং কেন্দ্র দূরত্ব নয়, ভেন্ট খোলার, মাউন্টিং ইন্টারফেস এবং চারপাশের ব্যারেল বিভাগগুলির সাথেও মিলতে হবে।

ড্রয়িং বা নমুনা থেকে সঠিক প্রতিস্থাপন

ব্যারেল এবং স্ক্রু এলিমেন্ট সেটটি নিম্নলিখিত অনুসারে পুনরুত্পাদন করা যেতে পারে:

• মূল প্রযুক্তিগত অঙ্কন
• বিদ্যমান ব্যারেল নমুনা
• বিদ্যমান স্ক্রু-এলিমেন্ট নমুনা
• পরিমাপ করা মাত্রা
• সম্পূর্ণ স্ক্রু কনফিগারেশন

গুরুত্বপূর্ণ ব্যারেল মাত্রাগুলির মধ্যে রয়েছে:

• Φ63 মিমি বোর
• 52 মিমি কেন্দ্র দূরত্ব
• ব্যারেল দৈর্ঘ্য
• সংযোগ মুখ
• বোল্ট-হোল অবস্থান
• ভেন্ট খোলার
• হিটিং এবং কুলিং ইন্টারফেস

স্ক্রু এলিমেন্টগুলির জন্য, স্প্লাইন, পিচ, প্রোফাইল এবং মোট একত্রিত দৈর্ঘ্যও নিশ্চিত করা উচিত।

যখন জীর্ণ উপাদানগুলি নমুনা হিসাবে ব্যবহৃত হয়, তখন উৎপাদনের আগে পরিষেবা পরিধানকে মূল নকশার মাত্রা থেকে আলাদা করা উচিত।

উৎপাদন এবং পরিদর্শন

পরিদর্শন অন্তর্ভুক্ত করতে পারে:

• ব্যারেল বোর মাত্রা
• কেন্দ্র দূরত্ব
• ব্যারেল ইন্টারফেস মাত্রা
• স্ক্রু-এলিমেন্ট বাইরের ব্যাস
• অভ্যন্তরীণ স্প্লাইন
• এলিমেন্ট দৈর্ঘ্য এবং প্রোফাইল
• উপাদান যাচাইকরণ
• কুলিং-চ্যানেল সিলিং
• অ্যাসেম্বলি সামঞ্জস্যতা

ভবিষ্যতে পুনরাবৃত্তি প্রতিস্থাপন অর্ডার সহজ করার জন্য নিশ্চিতকরণের পরে মাত্রিক ডেটা ধরে রাখা যেতে পারে।

মূল্যায়নের জন্য প্রয়োজনীয় তথ্য

অনুগ্রহ করে প্রদান করুন:

1. এক্সট্রুডার মডেল
2. ব্যারেল ড্রয়িং বা নমুনা
3. স্ক্রু-এলিমেন্ট ড্রয়িং বা নমুনা
4. সম্পূর্ণ স্ক্রু কনফিগারেশন, যদি উপলব্ধ থাকে
5. পিইটি উপাদান প্রকার
6. ভার্জিন বা পুনর্ব্যবহৃত পিইটি
7. বর্তমান পরিধান অবস্থা
8. বিদ্যমান ব্যারেল এবং স্ক্রু উপাদান
9. ভেন্টিং কনফিগারেশন
10. প্রয়োজনীয় পরিমাণ

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

ব্যারেল এবং স্ক্রু এলিমেন্টগুলি কি একসাথে অর্ডার করা যেতে পারে?
হ্যাঁ। এই পৃষ্ঠাটি বিশেষভাবে একটি মিলযুক্ত প্রতিস্থাপন সেট হিসাবে অবস্থান করা হয়েছে।

বোর ব্যাস কি 65 মিমি?
বর্তমান মডেল 65 কনফিগারেশন একটি Φ63 মিমি বোর এবং 52 মিমি কেন্দ্র দূরত্ব ব্যবহার করে।

শুধুমাত্র জীর্ণ উপাদানগুলি কি প্রতিস্থাপন করা যেতে পারে?
হ্যাঁ, তবে কাজের ক্লিয়ারেন্স গ্রহণযোগ্য থাকে তা নিশ্চিত করার জন্য অবশিষ্ট ব্যারেল এবং স্ক্রু উপাদানগুলি পরিদর্শন করা উচিত।

উপাদান কি আপগ্রেড করা যেতে পারে?
হ্যাঁ। ব্যারেল লাইনার এবং স্ক্রু-এলিমেন্ট উপাদানগুলি প্রকৃত পরিধান, ক্ষয় এবং পিইটি প্রক্রিয়াকরণ অবস্থার সাথে সামঞ্জস্য রেখে পুনরায় বিবেচনা করা যেতে পারে।

আপনার ব্যারেল ড্রয়িং, স্ক্রু-এলিমেন্ট নমুনা বা বিদ্যমান মাত্রা আমাদের পাঠান। আমরা মূল্যায়ন করতে পারি যে ব্যারেল এবং স্ক্রুগুলি একসাথে প্রতিস্থাপন করা উচিত কিনা এবং উৎপাদনের আগে গুরুত্বপূর্ণ মাত্রাগুলি নিশ্চিত করতে পারি।

প্রযুক্তিগত পর্যালোচনার জন্য আপনার পিইটি এক্সট্রুডার ব্যারেল এবং স্ক্রু ডেটা পাঠান
