একটি প্রতিস্থাপন স্ক্রু উপাদানটি নামমাত্র এক্সট্রুডার আকারের সাথে মিলিত হওয়া উচিত। একটি বিদ্যমান 75-শ্রেণীর টুইন স্ক্রু এক্সট্রুশন লাইনের জন্য, নতুন উপাদানটি প্রয়োজনীয় বাইরের ব্যাসার্ধের পুনরুত্পাদন করতে হবে,তিন স্তরের কাজের প্রোফাইল, দৈর্ঘ্য, স্প্লাইন ইন্টারফেস, শেষ মুখের মাত্রা এবং সমাবেশের অবস্থান।

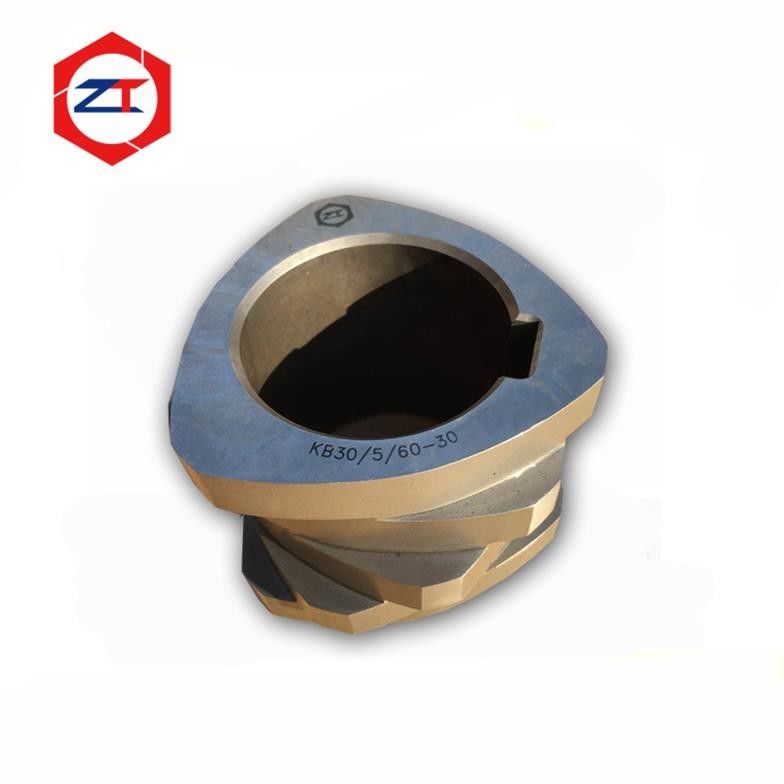

এইযথার্থতা ৭১ মিমি টুইন স্ক্রু এক্সট্রুডার স্ক্রু উপাদানএটি OEM প্রতিস্থাপন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে মাত্রিক ধারাবাহিকতা এবং সঠিক সমাবেশ ফিট সমালোচনামূলক।W6Mo5Cr4V2 / 6542 টুল স্টিলএবং বিদ্যমান স্ক্রু সমন্বয়ের সাথে সামঞ্জস্য বজায় রাখতে সহায়তা করার জন্য নিয়ন্ত্রিত মাত্রা সহনশীলতার সাথে নির্মিত হয়।
গ্রাহকদের জন্য শুধুমাত্র এক বা একাধিক পরা উপাদান প্রতিস্থাপন,সঠিক জ্যামিতি বিশেষভাবে গুরুত্বপূর্ণ কারণ নতুন উপাদান ইতিমধ্যে খাদে ইনস্টল করা অবশিষ্ট মূল উপাদানগুলির সাথে সঠিকভাবে কাজ করতে হবে.
কেন 71 মিমি প্রতিস্থাপন স্ক্রু উপাদান সঠিকতা বিষয়
একটি মডুলার টুইন স্ক্রু সমন্বয়ে অনেক পৃথক পরিবহন, kneading, মিশ্রণ এবং রূপান্তর উপাদান থাকতে পারে।প্রতিটি উপাদান সম্পূর্ণ স্ক্রু কনফিগারেশন গঠনের জন্য পরবর্তী এক বিরুদ্ধে স্থাপন করা হয়.
যদি একটি প্রতিস্থাপন উপাদান একটি ভুল দৈর্ঘ্য, বাইরের প্রোফাইল বা শেষ মুখের মাত্রা আছে, ত্রুটি এক উপাদান বিচ্ছিন্ন না থাকে। এটি চূড়ান্ত স্ক্রু স্ট্যাক প্রভাবিত করতে পারে,উপাদান অবস্থান এবং সমাবেশ অবস্থা.
এই ৭১ মিমি স্ক্রু এলিমেন্টের জন্য নিয়ন্ত্রিত উত্পাদন tolerances অন্তর্ভুক্তঃ
- দৈর্ঘ্য সহনশীলতাঃ±0.01 মিমি
- ওডি সহনশীলতাঃ-০.০৩/০ মিমি
- ট্রানজিশন আর্ক টোলারেন্সঃ±0.02 মিমি
এই নিয়ন্ত্রিত মাত্রাগুলি বিশেষত OEM প্রতিস্থাপন প্রকল্পগুলির জন্য গুরুত্বপূর্ণ যেখানে নতুন উপাদানটি সম্পূর্ণ নতুন সমাবেশের পরিবর্তে একটি বিদ্যমান স্ক্রু সিস্টেমে ফিট করতে হবে।
তিন ফ্লাইট জ্যামিতি মূল প্রক্রিয়া অবস্থান মেলে উচিত
একটি তিন-ফ্লাইভ স্ক্রু উপাদানটি প্রচলিত একক-বা দ্বি-ফ্লাইভ উপাদানগুলির থেকে একটি ভিন্ন কাজ জ্যামিতি আছে।
যাইহোক, তিনটি ফ্লাইটকে স্বয়ংক্রিয়ভাবে 'উন্নত' বা 'উচ্চতর পারফরম্যান্স' হিসাবে বর্ণনা করা উচিত নয়।সঠিক জ্যামিতি মূল স্ক্রু কনফিগারেশন এবং যে প্রক্রিয়া অবস্থানে উপাদান ফাংশন উপর নির্ভর করে.
একটি OEM প্রতিস্থাপন প্রকল্পের জন্য,মূল লক্ষ্য হল প্রয়োজনীয় তিন-প্লাইড প্রোফাইলটি সঠিকভাবে পুনরুত্পাদন করা যাতে প্রতিস্থাপন উপাদানটি বিদ্যমান স্ক্রু ডিজাইনের মধ্যে প্রত্যাশিত ফাংশনটি চালিয়ে যায়.
গুরুত্বপূর্ণ প্রতিস্থাপন পরামিতিগুলির মধ্যে রয়েছেঃ
- তিন স্তরের প্রোফাইল
- বাইরের ব্যাসার্ধ
- উপাদান দৈর্ঘ্য
- সীসা এবং পিচ
- রূপান্তর জ্যামিতি
- অভ্যন্তরীণ স্প্লাইন ইন্টারফেস
- শেষ মুখের মাত্রা
- স্ক্রু কনফিগারেশনে ইনস্টলেশনের অবস্থান
যদি মূল উপাদানটি ইতিমধ্যে উল্লেখযোগ্য পরিধানের সম্মুখীন হয়, তবে পরিষেবা চলাকালীন কোন পৃষ্ঠতলগুলি উপাদান হারিয়েছে তা সনাক্ত না করে এই মাত্রাগুলি সরাসরি অনুলিপি করা উচিত নয়।
W6Mo5Cr4V2 / 6542 পোশাকের জন্য সরঞ্জাম ইস্পাত
বর্তমান 71mm উপাদানটি তৈরি করা হয়W6Mo5Cr4V2, সাধারণভাবে বলা হয়৬৫৪২ সরঞ্জাম ইস্পাত.
যমজ স্ক্রু এক্সট্রুশন জন্য, উপাদান নির্বাচন সর্বদা প্রকৃত অপারেটিং অবস্থার সাথে সংযুক্ত করা উচিত। পলিমার টাইপ, ফিলার সামগ্রী, গ্লাস ফাইবার,খনিজ সংযোজন, স্ক্রু স্পিড, টর্ক এবং স্ক্রু কনফিগারেশনে উপাদানটির অবস্থান।
টুল স্টিল অনেক কম্পাউন্ডিং অ্যাপ্লিকেশনের জন্য একটি ব্যবহারিক পরিধান প্রতিরোধী সমাধান প্রদান করতে পারে, কিন্তু সবচেয়ে কঠিন বা সবচেয়ে ব্যয়বহুল উপাদান স্বয়ংক্রিয়ভাবে প্রতিটি অবস্থানের জন্য সঠিক পছন্দ নয়।
যদি বিদ্যমান 6542 উপাদান ইতিমধ্যে গ্রহণযোগ্য সেবা জীবন প্রদান করে, মূল উপাদান স্পেসিফিকেশন পুনরুত্পাদন উপযুক্ত হতে পারে।প্রক্রিয়া অবস্থা এবং পরিধান প্রক্রিয়াটি কেবলমাত্র অন্য একটি অভিন্ন উপাদান তৈরির আগে পর্যালোচনা করা উচিত.
ই এম প্রতিস্থাপনের জন্য 71 মিমি ওডি এর চেয়ে বেশি প্রয়োজন
নামমাত্র বাইরের ব্যাসার্ধ শুধুমাত্র প্রতিস্থাপনের শুরু।
একটি স্পষ্টতাOEM প্রতিস্থাপন স্ক্রু উপাদানএকই সাথে:
ওয়ার্কিং প্রোফাইল → লিড এবং পিচ → উপাদান দৈর্ঘ্য → অভ্যন্তরীণ স্প্লাইন → শেষ মুখ → ট্রানজিশন জ্যামিতি → স্ক্রু কনফিগারেশনে অবস্থান
স্প্লাইন ইন্টারফেসটি বিশেষত গুরুত্বপূর্ণ কারণ এটি স্ক্রু উপাদানটিকে শ্যাফ্টের সাথে সংযুক্ত করে এবং মডুলার স্ক্রু সমাবেশের মাধ্যমে টর্ক স্থানান্তর করে।
যদি স্প্লিনটি খুব আলগা হয়, তবে অত্যধিক ফাঁকা স্থান চলাচল এবং ইন্টারফেস পরিধানের ক্ষেত্রে অবদান রাখতে পারে। যদি এটি খুব শক্ত হয় তবে ইনস্টলেশন এবং অপসারণ কঠিন হয়ে উঠতে পারে।
অতএব, লক্ষ্যটি প্রয়োজনীয় স্প্লাইন ফিট পুনরুত্পাদন করা, কেবল একই বাহ্যিক চেহারা সহ একটি উপাদান তৈরি করা নয়।
কেন শেষ মুখ এবং দৈর্ঘ্যের সঠিকতা গুরুত্বপূর্ণ
একাধিক স্ক্রু উপাদানগুলি শ্যাফ্ট বরাবর অবিচ্ছিন্নভাবে একত্রিত করা হয়।
এর মানে হল যে একটি উপাদানের একটি ছোট আকারের ত্রুটি অনেক উপাদান একসাথে ইনস্টল করা হলে ক্রমবর্ধমান ত্রুটির অবদান রাখতে পারে।
নিয়ন্ত্রিত উপাদান দৈর্ঘ্য এবং সঠিকভাবে মেশিনযুক্ত শেষ মুখগুলি ডিজাইন করা সামগ্রিক স্ক্রু স্ট্যাক বজায় রাখতে এবং সংলগ্ন উপাদানগুলির মধ্যে সঠিক যোগাযোগ বজায় রাখতে সহায়তা করে।
এটি বিশেষভাবে গুরুত্বপূর্ণ হয়ে ওঠে যখন গ্রাহকরা বাকি স্ক্রু সেট রেখে কেবল কয়েকটি পরিধান উপাদান প্রতিস্থাপন করেন।
নতুন অংশগুলি অপ্রত্যাশিত ফাঁক, হস্তক্ষেপ বা সামগ্রিক স্ট্যাক দৈর্ঘ্যের পরিবর্তন ছাড়াই বিদ্যমান সমাবেশের সাথে সংহত করা উচিত।
পুরনো নমুনার থেকে পুরনো উপাদান প্রতিস্থাপন করা
একটি মূল অঙ্কন একটি OEM প্রতিস্থাপন জন্য পছন্দসই রেফারেন্স, কিন্তু এটি সবসময় পুরোনো এক্সট্রুশন লাইন পাওয়া যায় না।
একটি বিদ্যমান স্ক্রু উপাদানও পরিমাপ করা যেতে পারে এবং প্রতিস্থাপন রেফারেন্স হিসাবে ব্যবহার করা যেতে পারে।
তবে, একটি পরা উপাদান অন্ধভাবে অনুলিপি করা উচিত নয়।
নতুন উত্পাদন মাত্রা নির্ধারণ করার আগে, পরিধান উপাদানটি নির্ধারণ করতে মূল্যায়ন করা উচিতঃ
- মূল রেফারেন্স পৃষ্ঠ
- পরা ফ্লাইটের পৃষ্ঠ
- বাইরের ব্যাসের পরিবর্তন
- স্প্লিন পরা
- শেষ মুখের অবস্থা
- ট্রানজিশন প্রোফাইল পরিধান
সম্ভব হলে, পরিত্যক্ত উপাদানটি সংলগ্ন উপাদানগুলির সাথে তুলনা করা, শ্যাফ্ট ইন্টারফেস বা অন্যান্য মূল মাত্রিক ডেটা সঠিক কার্যকরী জ্যামিতি পুনর্নির্মাণে সহায়তা করতে পারে।
শুধুমাত্র পরা স্ক্রু উপাদানগুলিই কি প্রতিস্থাপন করা যায়?
অনেক মডুলার টুইন স্ক্রু সিস্টেমে, হ্যাঁ।
যদি শ্যাফ্ট, ব্যারেল এবং অবশিষ্ট স্ক্রু উপাদানগুলি এখনও গ্রহণযোগ্য অবস্থায় থাকে,স্বয়ংক্রিয়ভাবে সম্পূর্ণ স্ক্রু সেট প্রতিস্থাপন করার পরিবর্তে পৃথক পরিধান উপাদান প্রতিস্থাপন জন্য মূল্যায়ন করা যেতে পারে.
গুরুত্বপূর্ণ চাহিদা হল মাত্রিক এবং কার্যকরী সামঞ্জস্য।
প্রতিস্থাপন উপাদান বিদ্যমান শ্যাফ্ট স্প্লাইন, প্রতিবেশী উপাদান এবং মূল প্রক্রিয়া অবস্থান অনুরূপ হতে হবে।
এই কারণে, আমরা প্রতিস্থাপন অংশ উত্পাদন করার আগে স্ক্রু কনফিগারেশনে পরিধানের অবস্থান সনাক্ত করার পরামর্শ দিই।
প্রতিস্থাপন পর্যালোচনার জন্য কোন তথ্য প্রয়োজন?
প্রাথমিক মূল্যায়নের জন্য, দয়া করে নিম্নলিখিত তথ্য প্রদান করুনঃ
- এক্সট্রুডার মডেল বা 75 শ্রেণীর মেশিনের তথ্য
- বিদ্যমান স্ক্রু উপাদান অঙ্কন বা নমুনা
- স্ক্রু কনফিগারেশনে স্ক্রু উপাদান অবস্থান
- প্রক্রিয়াজাত পলিমার এবং ফিলার সম্পর্কিত তথ্য
- পরা উপাদানটির ছবি
- যদি পাওয়া যায় তবে মিলিত শ্যাফ্ট বা স্প্লাইন তথ্য
যদি অরিজিনাল ডায়াগ্রামটি পাওয়া না যায়, তবে বিদ্যমান উপাদানটি পরিধানের অঞ্চলগুলি সনাক্ত করার পরে পরিমাপ করা যেতে পারে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
71mm OD কি একটি প্রতিস্থাপন স্ক্রু উপাদান উত্পাদন করতে যথেষ্ট?
না. কাজের প্রোফাইল, উপাদান দৈর্ঘ্য, পিচ, স্প্লাইন, শেষ মুখ এবং ট্রানজিশন জ্যামিতি বিদ্যমান স্ক্রু সমাবেশের সাথে মিলতে হবে।
পৃথক উপাদান প্রতিস্থাপনের জন্য মাত্রা সহনশীলতা কেন গুরুত্বপূর্ণ?
কারণ নতুন উপাদানটি বিদ্যমান প্রতিবেশী উপাদানগুলির সাথে সঠিকভাবে একত্রিত হতে হবে। দৈর্ঘ্য বা প্রোফাইল ত্রুটিগুলি ফিট এবং মোট স্ক্রু-স্ট্যাক মাত্রা প্রভাবিত করতে পারে।
তিন স্তরের উপাদান কি সবসময় দুই স্তরের নকশার চেয়ে ভাল?
না, ফ্লাইটের নম্বর এবং জ্যামিতি মূল প্রক্রিয়া ফাংশন এবং স্ক্রু কনফিগারেশনের সাথে মিলে যাবে।একটি OEM প্রতিস্থাপনের লক্ষ্য প্রক্রিয়া মূল্যায়ন ছাড়া জ্যামিতি পরিবর্তন করার পরিবর্তে সঠিক কার্যকরী মেলে.
একটি পরা স্ক্রু উপাদান নমুনা হিসাবে ব্যবহার করা যেতে পারে?
হ্যাঁ, তবে, পরিধানের পৃষ্ঠগুলি প্রথমে চিহ্নিত করা উচিত যাতে নতুন উপাদানটিতে পরিষেবা পরিধান পুনরুত্পাদন না হয়।
শুধুমাত্র একটি বা একাধিক পরা উপাদান প্রতিস্থাপন করা যেতে পারে?
হ্যাঁ, যখন বাকি স্ক্রু সেট, শ্যাফ্ট এবং ব্যারেল এখনও ব্যবহারের জন্য উপযুক্ত এবং প্রতিস্থাপন উপাদানগুলি সঠিকভাবে মিলিত হতে পারে।
একটি 71mm স্ক্রু উপাদান প্রতিস্থাপন পর্যালোচনা অনুরোধ
যদি আপনার ক্লাস ৭৫ এক্সট্রুশন লাইনে তিন-প্লাইড স্ক্রু উপাদান ব্যবহার করা হয়, তাহলে বিদ্যমান উপাদান, অঙ্কন বা মাত্রা সংক্রান্ত তথ্য এবং স্ক্রু কনফিগারেশনে এর অবস্থান আমাদের পাঠান।
আমরা মূল্যায়ন করতে পারিঃ
71 মিমি মাত্রা → তিন ফ্লাইট প্রোফাইল → স্প্লিন ইন্টারফেস → উপাদান দৈর্ঘ্য → শেষ মুখ ফিট → উপাদান → OEM প্রতিস্থাপন সামঞ্জস্য
