৭১ মিমি টুইন স্ক্রু এক্সট্রুডার শ্যাফ্ট ৭৫-ক্লাসের ওএম প্রতিস্থাপনের জন্য

৭১ মিমি টুইন স্ক্রু এক্সট্রুডার শ্যাফ্ট ৭৫-ক্লাসের ওএম প্রতিস্থাপনের জন্য

যখন একটি বিদ্যমান 75 শ্রেণীর এক্সট্রুশন লাইনের একটি শ্যাফট পরাজিত, বাঁকা বা ক্ষতিগ্রস্ত হয়, তখন একটি প্রতিস্থাপন খুঁজে পাওয়া কেবল একই নামমাত্র ব্যাসার্ধের অন্য শ্যাফট অর্ডার করার বিষয় নয়।

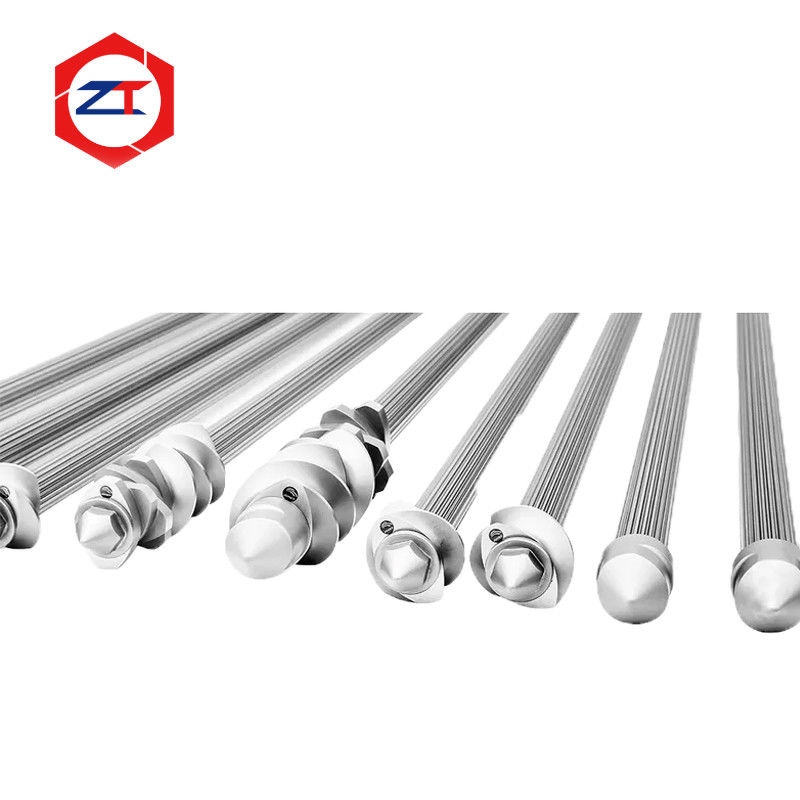

এই৭১ মিমি ডাবল স্ক্রু এক্সট্রুডার শ্যাফ্টএটি বিদ্যমান 75-শ্রেণীর কো-রোটেশন টুইন স্ক্রু এক্সট্রুশন সিস্টেমগুলির OEM প্রতিস্থাপনের জন্য ডিজাইন করা হয়েছে যেখানে নতুন শ্যাফ্টটি গ্রাহকের বিদ্যমান স্ক্রু উপাদানগুলির সাথে কাজ চালিয়ে যেতে হবে,গিয়ারবক্স সংযোগ এবং লকিং গঠন.

বর্তমান পণ্যটি একটি 71 মিমি স্ক্রু সিস্টেমের উপর ভিত্তি করে এবং 40CrNiMo, WR15E এবং WR30 সহ উপাদান বিকল্পগুলি সমর্থন করে,একসাথে কাস্টমাইজড শ্যাফ্ট কনফিগারেশন এবং নকশা সঙ্গে বা ছাড়া শীতল সঙ্গে.

প্রতিস্থাপনের লক্ষ্য সহজঃ

পুরানো শ্যাফ্টে ইতিমধ্যে উপস্থিত পোশাক পুনরুত্পাদন না করে বিদ্যমান মেশিনটি সঠিকভাবে মেলে।

৭১ মিলিমিটার প্রতিস্থাপন শ্যাফ্ট কোন সমস্যার সমাধান করে?

পুরানো এক্সট্রুশন লাইনগুলি যান্ত্রিকভাবে উত্পাদনশীল থাকতে পারে এমনকি যখন পৃথক ট্রান্সমিশন উপাদানগুলি উত্স পাওয়া কঠিন হয়ে যায়।

গ্রাহকদের সাধারণ সমস্যাগুলির মধ্যে রয়েছেঃ

• মূল শ্যাফ্ট পরিধান বা স্প্লিন ক্ষতি
• শ্যাফ্ট বাঁকানো বা ভাঙা
• শ্যাফ্ট এবং স্ক্রু উপাদানগুলির মধ্যে স্বচ্ছতা বৃদ্ধি
• আসল খুচরা যন্ত্রাংশ পাওয়া কঠিন হচ্ছে
• প্রতিস্থাপন উপাদানগুলির জন্য দীর্ঘ সময়
• নতুন স্ক্রু উপাদানগুলি পুরানো শ্যাফ্টের সাথে আর সঠিকভাবে ফিট করে না
• অনুপস্থিত বা অসম্পূর্ণ অরিজিনাল ডিজাইন

এই পরিস্থিতিতে, প্রতিস্থাপন শ্যাফ্টটি একটি বিচ্ছিন্ন ইস্পাত বার হিসাবে নয় বরং সম্পূর্ণ স্ক্রু সমাবেশের অংশ হিসাবে মূল্যায়ন করা উচিত।

বিদ্যমান 71 মিমি স্ক্রু উপাদান সমাবেশের জন্য ডিজাইন করা

একটি মডুলার টুইন স্ক্রু সমন্বয়ে একাধিক পরিবহন উপাদান, kneading ব্লক এবং মিশ্রণ উপাদান শ্যাফ্ট বরাবর ইনস্টল করা হয়।

একটিOEM প্রতিস্থাপন এক্সট্রুডার শ্যাফ্ট, নতুন শ্যাফ্টটি স্ক্রু উপাদানগুলির সাথে সামঞ্জস্যপূর্ণ হতে হবে যা ব্যবহার করা অব্যাহত থাকবে।

সমালোচনামূলক মাত্রা হলঃ

স্প্লিন প্রোফাইল → স্প্লিন মাত্রা → শ্যাফ্ট ব্যাসার্ধ → উপাদান অবস্থান → সামগ্রিক দৈর্ঘ্য → শেষ লকিং ইন্টারফেস

একটি শ্যাফ্ট যা স্প্লিন জ্যামিতি বা পজিশনিং মাত্রাগুলিতে কেবলমাত্র সামান্য ভিন্ন, সমাবেশের সময় সমস্যা সৃষ্টি করতে পারে।

সুতরাং লক্ষ্যটি কেবলমাত্র নামমাত্র 71 মিমি মেশিনের আকার অর্জন করা নয়। শ্যাফ্ট এবং স্ক্রু উপাদানগুলির মধ্যে সম্পূর্ণ ইন্টারফেসটি সঠিকভাবে পুনরুত্পাদন করা উচিত।

OEM প্রতিস্থাপনের জন্য পুরানো শ্যাফ্টের অনুলিপি করার চেয়ে বেশি প্রয়োজন

একটি পুরানো শ্যাফ্ট একটি পরিমাপ রেফারেন্স হিসাবে দরকারী হতে পারে, কিন্তু এটি স্বয়ংক্রিয়ভাবে মূল নকশা মান হিসাবে চিকিত্সা করা উচিত নয়।

বছরের পর বছর ধরে কাজ করার পরে, স্প্লিনটি ইতিমধ্যে উপাদান হারাতে পারে। টর্ক-ট্রান্সমিটিং পৃষ্ঠতল স্থানীয় পরিধান প্রদর্শন করতে পারে, এবং শ্যাফ্টটি বিকৃত হতে পারে।

যদি এই পরা আকারগুলি সরাসরি অনুলিপি করা হয়, তবে নতুন শ্যাফ্টটি অতিরিক্ত সমাবেশের স্বচ্ছতা পুনরায় তৈরি করতে পারে।

প্রতিস্থাপন প্রকল্পের জন্য, প্রথমে বিদ্যমান উপাদানটি মূল্যায়ন করা উচিত যাতে নিম্নলিখিতগুলি আলাদা করা যায়ঃ

সার্ভিস পোশাক থেকে মূল কার্যকরী মাত্রা।

যদি অঙ্কনগুলি উপলব্ধ থাকে তবে সেগুলি ব্যবহৃত শ্যাফ্টের সাথে তুলনা করা যেতে পারে। যদি অঙ্কনগুলি উপলব্ধ না হয় তবে শ্যাফ্ট এবং মেলে এমন স্ক্রু উপাদানগুলি একসাথে পরিমাপ করা যেতে পারে।

অপারেটিং শর্ত অনুযায়ী উপাদান নির্বাচন

বিদ্যমান পণ্য তালিকা40CrNiMo, WR15E এবং WR30উপাদান বিকল্প হিসাবে।

সবচেয়ে ব্যয়বহুল গ্রেডের পরিবর্তে প্রকৃত ট্রান্সমিশন প্রয়োজনীয়তার ভিত্তিতে সঠিক উপাদান নির্বাচন করা উচিত।

গুরুত্বপূর্ণ বিষয়গুলির মধ্যে রয়েছেঃ

• প্রকৃত ট্রান্সমিশন টর্ক
• স্ক্রু গতি
• স্প্লিন জ্যামিতি
• ক্রমাগত অপারেটিং লোড
• টর্চ ফ্লুক্টোশন
• উপাদান গঠন
• বিদ্যমান শ্যাফ্ট সার্ভিস ইতিহাস

যদি পূর্ববর্তী শ্যাফ্ট বারবার অতিরিক্ত লোডের কারণে ব্যর্থ হয়, তবে কেবলমাত্র উপাদান পরিবর্তন করা মূল সমস্যার সমাধান করতে পারে না।

গিয়ারবক্সের আউটপুট ক্ষমতা এবং প্রকৃত উৎপাদন লোডও পর্যালোচনা করা উচিত।

স্প্লিন ফিট টর্ক ট্রান্সমিশন এবং সমাবেশকে প্রভাবিত করে

শ্যাফ্ট স্প্লিন প্রতিটি স্ক্রু উপাদানটির অভ্যন্তরীণ স্প্লিনে টর্ক স্থানান্তর করে।

যদি ফিটটি খুব শিথিল হয়ে যায় তবে বারবার টর্ক পরিবর্তনগুলি আপেক্ষিক চলাচল এবং ইন্টারফেস পরিধান বাড়িয়ে তুলতে পারে।

যদি ফিটটি খুব শক্ত হয়, তাহলে স্ক্রু উপাদানগুলির ইনস্টলেশন এবং অপসারণ কঠিন হতে পারে।

একটি জন্য৭১ মিমি ডাবল স্ক্রু এক্সট্রুডার শ্যাফ্ট, লক্ষ্য একটি নিয়ন্ত্রিত স্প্লিন এনগেজমেন্ট যা নির্ভরযোগ্য টর্ক ট্রান্সফার এবং ব্যবহারিক স্ক্রু-এলিমেন্ট সমাবেশ উভয়ই সরবরাহ করে।

এটি বিশেষত গুরুত্বপূর্ণ যখন গ্রাহক বিদ্যমান স্ক্রু উপাদানগুলি বজায় রাখতে এবং কেবল শ্যাফ্টটি প্রতিস্থাপন করতে চান।

গিয়ারবক্স এবং শেষ ইন্টারফেসের সাথে মেলে

স্ক্রু-এলিমেন্ট স্প্লাইন প্রতিস্থাপন সমস্যার মাত্র একটি দিক।

শ্যাফ্টের বিপরীত প্রান্তটি বিদ্যমান ট্রান্সমিশন এবং লকিং সিস্টেমের সাথেও মিলতে হবে।

অতএব, প্রতিস্থাপন মূল্যায়ন নিশ্চিত করা উচিতঃ

গিয়ারবক্স-পার্শ্ব সংযোগ → শ্যাফ্ট দৈর্ঘ্য → স্ক্রু উপাদান অবস্থান → সামনের লকিং কাঠামো → শীতল বিন্যাস

বর্তমান পণ্যটি বিদ্যমান মেশিনের নকশার উপর নির্ভর করে একটি শীতল সিস্টেমের সাথে বা ছাড়াই কনফিগার করা যেতে পারে।

একটি পুরোনো মেশিনের জন্য, এই ইন্টারফেসগুলি সংরক্ষণ করা গ্রাহককে চারপাশের এক্সট্রুশন সরঞ্জামগুলি অপ্রয়োজনীয়ভাবে সংশোধন না করেই পরিধান করা শ্যাফ্টটি প্রতিস্থাপন করতে দেয়।

শ্যাফ্ট এবং স্ক্রু উপাদানগুলি কখন একসাথে পরীক্ষা করা উচিত?

যদি নতুন স্ক্রু উপাদানগুলি পুরানো শ্যাফ্টে শিথিল বোধ করে, তবে শ্যাফ্ট স্প্লিনটি ইতিমধ্যে পরাজিত হতে পারে।

যাইহোক, বিদ্যমান স্ক্রু উপাদানগুলির অভ্যন্তরীণ স্প্লাইনও পরতে পারে।

অতএব, যখন অতিরিক্ত ক্লিয়ারিং রিপোর্ট করা হয়, তখন এটি পরিদর্শন করা ভালঃ

শ্যাফ্ট স্প্লাইন + স্ক্রু উপাদান অভ্যন্তরীণ স্প্লাইন + প্রকৃত সমাবেশ ফিট

একটি ভারী পরিধান ইন্টারফেসের শুধুমাত্র একপাশে প্রতিস্থাপন প্রত্যাশিত ফিট পুনরুদ্ধার করতে পারে না।

এটি গ্রাহককে শুধুমাত্র একটি নতুন শ্যাফ্ট প্রয়োজন বা একই সময়ে নির্বাচিত স্ক্রু উপাদানগুলি প্রতিস্থাপন করা উচিত কিনা তা নির্ধারণ করতে সহায়তা করে।

প্রতিস্থাপন পর্যালোচনার জন্য প্রয়োজনীয় তথ্য

শুরু করার জন্য, নিম্নলিখিতগুলি প্রদান করুনঃ

1. বিদ্যমান এক্সট্রুডার মডেল বা মেশিনের শ্রেণি
2. বিদ্যমান শ্যাফ্ট অঙ্কন বা নমুনা
3. মেলানো স্ক্রু উপাদান বা স্প্লাইন ডেটা
4. মোট শ্যাফ্ট দৈর্ঘ্য
5. গিয়ারবক্সের পাশের সংযোগের তথ্য
6. স্প্লাইনের পরাজয়, বাঁকানো বা ক্ষতির ছবি

যদি অরিজিনাল ডায়াগ্রাম না থাকে, তাহলে ব্যবহার করা শ্যাফ্ট এবং মিলে যাওয়া উপাদানগুলি কার্যকরী মাত্রা পুনরুদ্ধার করতে পরিমাপ করা যেতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

এই শ্যাফ্টটি কি শুধুমাত্র ৭১ মিমি স্ক্রু ব্যাসার্ধ দ্বারা নির্বাচিত?

না. নামমাত্র স্ক্রু আকার সাধারণ মেশিন শ্রেণী চিহ্নিত করে, কিন্তু স্প্লিন জ্যামিতি, শ্যাফ্ট দৈর্ঘ্য, শেষ ইন্টারফেস এবং লকিং মাত্রা একই হতে হবে।

আপনি একটি মূল নকশা ছাড়া শ্যাফ্ট উত্পাদন করতে পারেন?

হ্যাঁ. একটি বিদ্যমান শ্যাফ্ট এবং মিলে যাওয়া স্ক্রু উপাদানগুলি পরিমাপ করা যেতে পারে, কিন্তু প্রথমে পরিধানের ক্ষেত্রগুলি সনাক্ত করা উচিত।

আমি আমার বিদ্যমান স্ক্রু উপাদান রাখতে পারি?

অনেক প্রতিস্থাপন প্রকল্পে, হ্যাঁ, যদি তাদের অভ্যন্তরীণ স্প্লাইন এবং অন্যান্য সমাবেশ পৃষ্ঠগুলি গ্রহণযোগ্য অবস্থায় থাকে।

উপাদান এবং শীতল কাঠামো কাস্টমাইজ করা যাবে?

হ্যাঁ, বর্তমান পণ্যটি শ্যাফ্ট কুলিং সহ বা ছাড়াই একাধিক উপাদান বিকল্প এবং কনফিগারেশন সমর্থন করে।

৭১ মিলিমিটার শ্যাফট প্রতিস্থাপন রিভিউ অনুরোধ

যদি আপনার ক্লাস 75 এক্সট্রুশন লাইন একটি পরা, বাঁকা বা অনুপলব্ধ খাদ আছে, আমাদের পাঠানবিদ্যমান শ্যাফ্ট, অঙ্কন বা মাত্রা একসাথে একটি মিলে যাওয়া স্ক্রু উপাদান সহ.

আমরা মূল্যায়ন করতে পারিঃ

স্প্লিন ফিট → শ্যাফ্টের মাত্রা → গিয়ারবক্স ইন্টারফেস → লকিং কাঠামো → উপাদান → শীতল কনফিগারেশন

উৎপাদনের আগে।

OEM প্রতিস্থাপন পর্যালোচনার জন্য আপনার 71 মিমি শ্যাফ্ট ডেটা পাঠান
