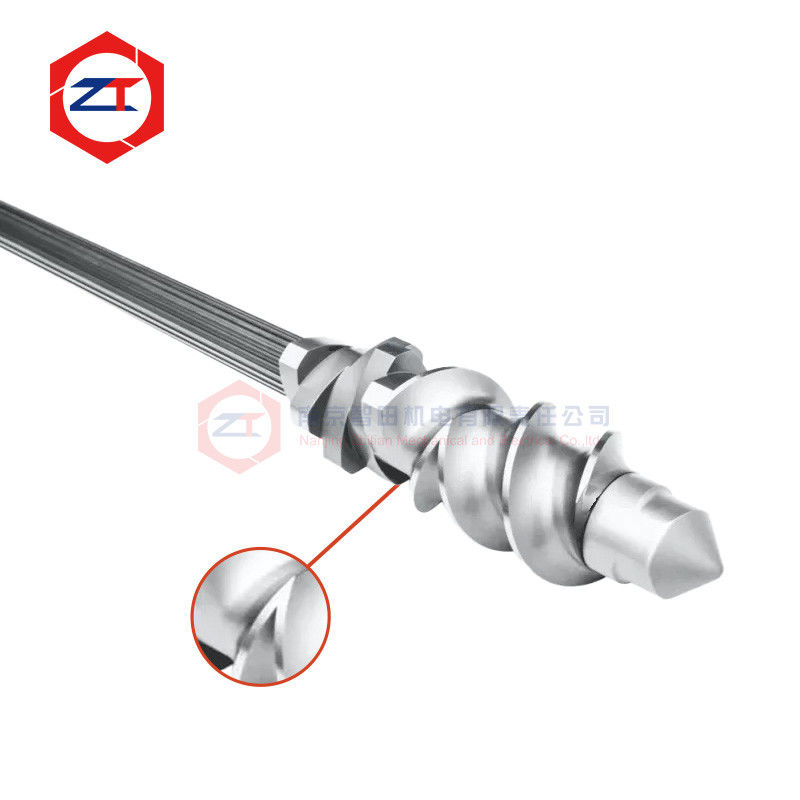

নির্ভরযোগ্য টর্ক ট্রান্সমিশনের জন্য অতিস্বনক-পরীক্ষিত টুইন স্ক্রু এক্সট্রুডার খাদ
কটুইন স্ক্রু এক্সট্রুডার খাদশ্যাফ্ট বরাবর ইনস্টল করা প্রতিটি স্ক্রু উপাদানে গিয়ারবক্স টর্ক প্রেরণ করার সময় ক্রমাগত টরসিয়াল লোডের অধীনে কাজ করে। এই কারণে, একটি প্রতিস্থাপন শ্যাফ্ট মূল্যায়ন করার সময় শুধুমাত্র মাত্রিক নির্ভুলতা যথেষ্ট নয়।
বাহ্যিক পৃষ্ঠ সঠিকভাবে মেশিন করা যেতে পারে, কিন্তু উপাদান নিজেই দীর্ঘমেয়াদী লোড করার জন্য উপযুক্ত হতে হবে।
এই খাদটি তাই দুটি প্রয়োজনীয়তার চারপাশে অবস্থিত:সঠিক OEM প্রতিস্থাপন এবং অভ্যন্তরীণ উপাদান মানের পরিদর্শন. অতিস্বনক ত্রুটি সনাক্তকরণ একটি অ-ধ্বংসাত্মক পরীক্ষার পদ্ধতি হিসাবে ব্যবহার করা হয় যাতে অভ্যন্তরীণ বিচ্ছিন্নতাগুলি সনাক্ত করা যায় যা কেবলমাত্র চাক্ষুষ বা মাত্রিক পরিদর্শন দ্বারা মূল্যায়ন করা যায় না।
বর্তমান কনফিগারেশনগুলির মধ্যে রয়েছে WR15E, WR30 এবং 40CrNiMo উপাদান বিকল্প, কঠিন শ্যাফ্ট নির্মাণ, কাস্টমাইজযোগ্য দৈর্ঘ্য এবং কুলিং সহ বা ছাড়া ডিজাইন।
কেন অতিস্বনক পরীক্ষার সাথে একটি এক্সট্রুডার শ্যাফ্ট পরিদর্শন করবেন?
একটি খাদ বাহ্যিক মাত্রিক পরিদর্শন পাস করতে পারে যখন এখনও উপাদান অবস্থার অতিরিক্ত যাচাইকরণের প্রয়োজন হয়।
মাত্রিক পরিদর্শন প্রশ্নের উত্তর দেয় যেমন:
স্প্লাইন কি সঠিক? ব্যাস কি সহ্যের মধ্যে আছে? খাদ দৈর্ঘ্য সঠিক? ইন্টারফেস কি বিদ্যমান মেশিনের সাথে মেলে?
অতিস্বনক পরীক্ষা একটি ভিন্ন প্রশ্নের সম্বোধন করে:
পরিদর্শন করা উপাদানের মধ্যে অভ্যন্তরীণ বিচ্ছিন্নতার প্রমাণ আছে কি?
এই দুটি পরিদর্শন বিভ্রান্ত করা উচিত নয়।
একটি উপাদান যা বারবার এক্সট্রুশনের সময় টর্ক বহন করে, উপাদানের অবস্থা এবং মেশিনের নির্ভুলতা উভয়ই গুরুত্বপূর্ণ। শ্যাফ্ট পরিষেবাতে প্রবেশের আগে অতিস্বনক ত্রুটি সনাক্তকরণ আরেকটি গুণ-নিয়ন্ত্রণ পদক্ষেপ যোগ করে; এটি মাত্রিক পরিদর্শন, তাপ-চিকিত্সা নিয়ন্ত্রণ বা সঠিক গিয়ারবক্স এবং প্রক্রিয়া নির্বাচন প্রতিস্থাপন করে না।
নির্ভরযোগ্য টর্ক ট্রান্সমিশন সম্পূর্ণ শ্যাফট ডিজাইন দিয়ে শুরু হয়
শ্যাফ্ট গিয়ারবক্স আউটপুট থেকে মডুলার স্ক্রু সমাবেশে টর্ক স্থানান্তর করে।
এর অপারেটিং নির্ভরযোগ্যতা শুধুমাত্র উপাদান শক্তির চেয়ে বেশি নির্ভর করে। গুরুত্বপূর্ণ কারণগুলির মধ্যে রয়েছে:
- প্রকৃত প্রেরিত টর্ক
- খাদ ব্যাস
- স্প্লাইন প্রোফাইল এবং বিভাগের জ্যামিতি
- স্ক্রু গতি
- ক্রমাগত অপারেটিং লোড
- প্রক্রিয়াকরণের সময় টর্ক ওঠানামা
- স্ক্রু উপাদান কনফিগারেশন
- বিদ্যমান ব্যর্থতার ইতিহাস
যদি একটি শ্যাফ্ট আগে ফ্র্যাকচার হয়ে থাকে, বাঁকানো বা মারাত্মক স্প্লাইন ক্ষতির সম্মুখীন হয়, শুধুমাত্র মূল মাত্রা পুনরুত্পাদন যথেষ্ট নাও হতে পারে। ওভারলোড, পরিধান, প্রান্তিককরণ বা অন্য যান্ত্রিক ফ্যাক্টর ব্যর্থতার জন্য অবদান রেখেছে কিনা তা নির্ধারণ করতে অপারেটিং অবস্থাটিও পর্যালোচনা করা উচিত।
অপারেটিং লোড অনুযায়ী উপাদান নির্বাচন
বর্তমান পণ্য সহ উপাদান বিকল্প প্রস্তাবWR15E, WR30 এবং 40CrNiMo.
উপাদানটি কেবলমাত্র উপাদানের নামের পরিবর্তে প্রকৃত শ্যাফ্ট আকার, টর্কের প্রয়োজনীয়তা এবং এক্সট্রুশন শর্ত অনুসারে নির্বাচন করা উচিত।
উদাহরণ স্বরূপ, একটি বৃহত্তর এক্সট্রুশন লাইন প্রক্রিয়াকরণ অত্যন্ত ভরা যৌগগুলি তুলনামূলকভাবে স্থিতিশীল পলিমার ফর্মুলেশন চালিত একটি ছোট মেশিন থেকে শ্যাফ্টকে বিভিন্ন লোডিং অবস্থায় প্রকাশ করতে পারে।
তাই উপাদান নির্বাচন সম্পূর্ণ ট্রান্সমিশন সিস্টেমের সাথে একসাথে বিবেচনা করা উচিত:
গিয়ারবক্স আউটপুট → শ্যাফ্ট → স্প্লাইন সংযোগ → স্ক্রু উপাদান → প্রক্রিয়া লোড
এটি খাদটিকে একটি বিচ্ছিন্ন অতিরিক্ত অংশ হিসাবে চিকিত্সা করা এড়াতে সহায়তা করে।
OEM প্রতিস্থাপন সামগ্রিক দৈর্ঘ্যের সাথে মিলের চেয়ে বেশি প্রয়োজন
একটি জন্যOEM প্রতিস্থাপন টুইন স্ক্রু এক্সট্রুডার খাদ, সামগ্রিক দৈর্ঘ্য এবং নামমাত্র ব্যাস শুধুমাত্র মৌলিক মাত্রা।
প্রতিস্থাপন খাদটিও মেলে:
স্প্লাইন প্রোফাইল → স্প্লাইন ডাইমেনশন → স্ক্রু এলিমেন্ট লোকেটিং পজিশন → গিয়ারবক্স-সাইড কানেকশন → ফ্রন্ট-এন্ড লকিং স্ট্রাকচার → কুলিং অ্যারেঞ্জমেন্ট
বর্তমান পণ্যটি শীতল সহ বা ছাড়াই কাস্টমাইজড দৈর্ঘ্য এবং নির্মাণ সমর্থন করে, শ্যাফ্টকে বিভিন্ন বিদ্যমান এক্সট্রুশন-মেশিন কনফিগারেশনে অভিযোজিত করার অনুমতি দেয়।
মূল অঙ্কন উপলব্ধ না হলে, একটি বিদ্যমান খাদ বা ম্যাচিং স্ক্রু উপাদান পরিমাপ করা যেতে পারে।
যাইহোক, পরিধান আগে চিহ্নিত করা আবশ্যক. একটি পুরানো স্প্লাইন সরাসরি অনুলিপি করা যা ইতিমধ্যে উপাদান হারিয়েছে নতুন উপাদানে অত্যধিক ক্লিয়ারেন্স পুনরুত্পাদন করতে পারে।
অতিস্বনক পরীক্ষা এবং মাত্রিক পরিদর্শন বিভিন্ন উদ্দেশ্য পরিবেশন করে
একটি নির্ভরযোগ্য খাদ পরিদর্শন প্রক্রিয়া উপাদান অখণ্ডতা এবং জ্যামিতি উভয় বিবেচনা করা উচিত।
অতিস্বনক ত্রুটি সনাক্তকরণ
অতিস্বনক টেস্টিং উপাদানটি আলাদা না করে অভ্যন্তরীণভাবে উপাদান পরিদর্শন করতে ব্যবহৃত হয়। এর উদ্দেশ্য হল প্রযোজ্য পরিদর্শন পদ্ধতি অনুযায়ী রিপোর্টযোগ্য অভ্যন্তরীণ ইঙ্গিত সনাক্ত করতে সাহায্য করা।
মাত্রিক পরিদর্শন
মাত্রিক পরিদর্শন স্প্লাইন মাত্রা, খাদ ব্যাস, পজিশনিং পৃষ্ঠতল এবং শেষ ইন্টারফেস সহ সমাবেশের জন্য প্রয়োজনীয় জ্যামিতি নিশ্চিত করে।
স্প্লাইন ফিট যাচাইকরণ
খাদটি অবশ্যই এটিতে ইনস্টল করা স্ক্রু উপাদানগুলির সাথে সঠিকভাবে ফিট করতে হবে। অত্যধিক ক্লিয়ারেন্স বারবার চলাচল এবং ইন্টারফেস পরিধানে অবদান রাখতে পারে, যখন একটি অত্যধিক আঁটসাঁট ফিট সমাবেশে অসুবিধা তৈরি করতে পারে।
একসাথে, এই চেকগুলি খাদটিকে "উচ্চ নির্ভুলতা" হিসাবে বর্ণনা করার চেয়ে আরও দরকারী তথ্য সরবরাহ করে।
যখন একটি বিদ্যমান খাদ প্রতিস্থাপনের জন্য মূল্যায়ন করা উচিত?
একটি খাদ পরিদর্শন করা উচিত যখন গ্রাহকরা সমস্যাগুলি দেখেন যেমন:
- বারবার স্প্লাইন পরিধান
- স্ক্রু উপাদান খাদ উপর আলগা হচ্ছে
- খাদ মোচড় বা স্থায়ী বিকৃতি
- খাদ ফ্র্যাকচার
- প্রতিস্থাপন স্ক্রু উপাদান ইনস্টল করা অসুবিধা
- টর্ক-ট্রান্সমিটিং পৃষ্ঠগুলিতে দৃশ্যমান পরিধান
- একটি অপ্রচলিত খাদ যা আর মূল সরবরাহকারীর কাছ থেকে পাওয়া যাবে না
যখনই সম্ভব প্রতিস্থাপনের আগে কারণটি চিহ্নিত করা উচিত।
উদাহরণস্বরূপ, একটি শক্তিশালী প্রতিস্থাপন শ্যাফ্ট একা এমন একটি সিস্টেমকে সংশোধন করবে না যা যথাযথ টর্ক পরিসরের বাইরে বারবার কাজ করছে।
শ্যাফ্ট এবং স্ক্রু উপাদানগুলি একসাথে পরীক্ষা করুন
শ্যাফ্ট এবং স্ক্রু উপাদানগুলি একটি টর্ক-ট্রান্সমিশন ইন্টারফেস গঠন করে।
যদি বাহ্যিক শ্যাফ্ট স্প্লাইন পরিধান করা হয়, নতুন স্ক্রু উপাদানগুলি ইনস্টল করার ফলে অতিরিক্ত ক্লিয়ারেন্স হতে পারে।
একইভাবে, যদি বিদ্যমান স্ক্রু উপাদানগুলির অভ্যন্তরীণ স্প্লাইনটি খারাপভাবে পরিধান করা হয়, তাহলে একটি নতুন শ্যাফ্ট ইনস্টল করা উদ্দেশ্যযুক্ত ফিট পুনরুদ্ধার করতে পারে না।
প্রতিস্থাপন প্রকল্পের জন্য, তাই এটি মূল্যায়ন করা দরকারী:
শ্যাফ্ট স্প্লাইন কন্ডিশন + স্ক্রু এলিমেন্ট স্প্লাইন কন্ডিশন + অ্যাকচুয়াল অ্যাসেম্বলি ফিট
এটি শ্যাফ্ট, স্ক্রু উপাদান বা উভয়ই প্রতিস্থাপন করা উচিত কিনা তা নির্ধারণ করতে সহায়তা করে।
মূল্যায়নের জন্য কি তথ্য প্রয়োজন?
একটি শুরু করতেঅতিস্বনক পরীক্ষিত এক্সট্রুডার খাদপ্রতিস্থাপন পর্যালোচনা, প্রদান:
- এক্সট্রুডার মডেল
- বিদ্যমান খাদ অঙ্কন বা নমুনা
- খাদ দৈর্ঘ্য এবং প্রধান মাত্রা
- স্প্লাইন তথ্য বা ম্যাচিং স্ক্রু উপাদান
- গিয়ারবক্স বা মোটর তথ্য
- বর্তমান ব্যর্থতা বা পরিধান অবস্থা
যদি একটি অঙ্কন অনুপলব্ধ হয়, ফটো এবং একটি বিদ্যমান শ্যাফ্ট ব্যবহার করা যেতে পারে তা নির্ধারণ করতে কোন মাত্রা পরিমাপের প্রয়োজন।
FAQ
এক্সট্রুডার শ্যাফটে কেন অতিস্বনক পরীক্ষা ব্যবহার করা হয়?
এটি অভ্যন্তরীণ উপাদান অবস্থা পরীক্ষা করার জন্য একটি অ-ধ্বংসাত্মক পদ্ধতি প্রদান করে। এটি পরিপূরক, পরিবর্তে প্রতিস্থাপন, মাত্রিক এবং পৃষ্ঠ পরিদর্শন.
অতিস্বনক পরীক্ষা কি গ্যারান্টি দেয় যে একটি খাদ কখনই ব্যর্থ হবে না?
নং শ্যাফ্টের নির্ভরযোগ্যতা উপাদান, তাপ চিকিত্সা, জ্যামিতি, প্রকৃত টর্ক, অপারেটিং লোড, প্রান্তিককরণ এবং অন্যান্য পরিষেবার শর্তগুলির উপরও নির্ভর করে।
একটি অপ্রচলিত খাদ মূল অঙ্কন ছাড়া নির্মিত হতে পারে?
হ্যাঁ। প্রতিস্থাপন একটি বিদ্যমান শ্যাফ্ট, ম্যাচিং স্ক্রু উপাদান এবং পরিমাপ মেশিন ইন্টারফেস থেকে মূল্যায়ন করা যেতে পারে, কিন্তু জীর্ণ মাত্রা প্রথমে চিহ্নিত করা উচিত।
খাদ দৈর্ঘ্য এবং কুলিং গঠন কাস্টমাইজ করা যাবে?
হ্যাঁ। বর্তমান পণ্যটি শীতল সহ বা ছাড়াই কাস্টমাইজযোগ্য দৈর্ঘ্য এবং কনফিগারেশন সমর্থন করে।
একটি খাদ প্রতিস্থাপন এবং পরিদর্শন পর্যালোচনা অনুরোধ
যদি আপনার বিদ্যমান শ্যাফ্টটি ফ্র্যাকচার হয়ে থাকে, বাঁকানো, স্প্লাইন পরিধানের বিকাশ ঘটে বা আর সোর্স করা যায় না, আমাদের পাঠানখাদ অঙ্কন বা নমুনা, এক্সট্রুডার মডেল, স্প্লাইন তথ্য এবং বর্তমান ব্যর্থতার অবস্থা.
আমরা উত্পাদনের আগে প্রতিস্থাপন মাত্রা, অপারেটিং প্রয়োজনীয়তা এবং পরিদর্শন প্রয়োজনীয়তা মূল্যায়ন করতে পারি।
OEM প্রতিস্থাপন এবং অতিস্বনক পরিদর্শন পর্যালোচনার জন্য আপনার শ্যাফ্ট ডেটা পাঠান
