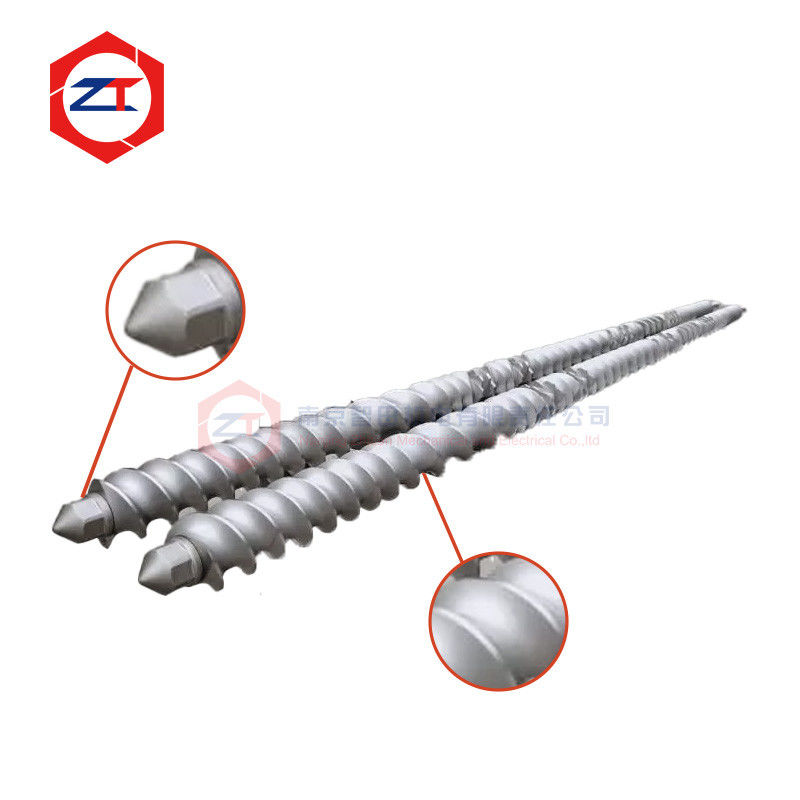

সঠিক স্ক্রু এলিমেন্ট অ্যাসেম্বলির জন্য প্রিসিশন টুইন স্ক্রু এক্সট্রুডার শ্যাফট
একটি টুইন স্ক্রু এক্সট্রুডার শ্যাফটের টর্ক প্রেরণের চেয়ে বেশি কিছু করে। এটি সম্পূর্ণ স্ক্রু অ্যাসেম্বলি বরাবর ইনস্টল করা প্রতিটি স্ক্রু এলিমেন্টের জন্য মাত্রিক রেফারেন্সও সরবরাহ করে।
যদি স্প্লাইন প্রোফাইল, শ্যাফটের ব্যাস, সোজাভাব, এলিমেন্টের অবস্থান বা শেষ সংযোগটি ভুল হয়, তবে সঠিকভাবে তৈরি স্ক্রু এলিমেন্টগুলিও ইনস্টল করা কঠিন হতে পারে, অতিরিক্ত ক্লিয়ারেন্স তৈরি করতে পারে বা প্রয়োজনীয় মোট দৈর্ঘ্যে একত্রিত হতে ব্যর্থ হতে পারে।
এই প্রিসিশন এক্সট্রুডার শ্যাফটটি OEM প্রতিস্থাপন এবং কাস্টম টুইন স্ক্রু এক্সট্রুশন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে নির্ভরযোগ্য টর্ক ট্রান্সমিশন এবং সঠিক স্ক্রু এলিমেন্ট অ্যাসেম্বলি উভয়ই প্রয়োজন।
উপলব্ধ কনফিগারেশনগুলি মূল অঙ্কন, বিদ্যমান শ্যাফট, স্ক্রু এলিমেন্ট ইন্টারফেস বা পরিমাপ করা মেশিনের মাত্রা অনুসারে তৈরি করা যেতে পারে। বর্তমান পণ্যের বিকল্পগুলির মধ্যে কাস্টমাইজড টর্ক ক্ষমতা এবং দৈর্ঘ্য, 40CrNiMoA উপাদান এবং আল্ট্রাসনিক ত্রুটি সনাক্তকরণ অন্তর্ভুক্ত রয়েছে।
একটি ভুল বা জীর্ণ শ্যাফট কী সমস্যা সৃষ্টি করতে পারে?
একটি শ্যাফট দৃশ্যত অক্ষত থাকতে পারে যখন এর স্প্লাইন বা কাজের পৃষ্ঠগুলি ইতিমধ্যে অ্যাসেম্বলিকে প্রভাবিত করার জন্য যথেষ্ট পরিবর্তিত হয়েছে।
সাধারণ সমস্যাগুলির মধ্যে রয়েছে:
- শ্যাফটে স্ক্রু এলিমেন্টগুলি খুব আলগা হয়ে যাওয়া
- দীর্ঘমেয়াদী অপারেশনের পরে অতিরিক্ত স্প্লাইন ব্যাকল্যাশ
- নতুন প্রতিস্থাপন এলিমেন্টগুলি ইনস্টল করা কঠিন হওয়া
- বিভিন্ন স্ক্রু অবস্থানের মধ্যে অসম ফিট
- সম্পূর্ণ স্ক্রু স্ট্যাক বরাবর সঞ্চিত অ্যাসেম্বলি ত্রুটি
- শ্যাফট এবং স্ক্রু এলিমেন্টের মধ্যে স্থানীয় ফ্রেটিং বা পরিধান
- একটি অপ্রচলিত আসল এক্সট্রুডার শ্যাফট প্রতিস্থাপন করতে অসুবিধা
যখন এই সমস্যাগুলি দেখা দেয়, তখন কেবল স্ক্রু এলিমেন্টগুলি প্রতিস্থাপন করলে সমস্যাটি সম্পূর্ণরূপে সমাধান নাও হতে পারে।
একটি টুইন স্ক্রু এক্সট্রুডার শ্যাফটের অবস্থাও পরীক্ষা করা উচিত।
স্ক্রু এলিমেন্ট অ্যাসেম্বলির জন্য সঠিক স্প্লাইন ফিট অত্যন্ত গুরুত্বপূর্ণ
স্প্লাইন একটি মডুলার টুইন স্ক্রু অ্যাসেম্বলিতে সবচেয়ে গুরুত্বপূর্ণ ইন্টারফেসগুলির মধ্যে একটি।
গিয়ারবক্স থেকে টর্ক শ্যাফটের মাধ্যমে এবং তারপরে এই সংযোগের মাধ্যমে পৃথক স্ক্রু এলিমেন্টগুলিতে স্থানান্তরিত হয়।
যদি স্প্লাইন ক্লিয়ারেন্স অতিরিক্ত হয়, বারবার লোড পরিবর্তন শ্যাফট এবং স্ক্রু এলিমেন্টের মধ্যে আপেক্ষিক আন্দোলন তৈরি করতে পারে। সময়ের সাথে সাথে, এটি ইন্টারফেস পরিধানকে ত্বরান্বিত করতে পারে।
যদি ফিট খুব টাইট হয়, স্ক্রু এলিমেন্টগুলির ইনস্টলেশন এবং অপসারণ কঠিন হতে পারে।
এই কারণে, উদ্দেশ্য কেবল স্প্লাইনটিকে "টাইট" করা নয়। এটি শ্যাফট স্প্লাইন এবং স্ক্রু এলিমেন্টগুলির অভ্যন্তরীণ সংযোগের মধ্যে সঠিক মাত্রিক সম্পর্ক বজায় রাখা।
OEM প্রতিস্থাপন প্রকল্পগুলির জন্য, গ্রাহকের বিদ্যমান স্ক্রু এলিমেন্ট বা মূল মাত্রিক ডেটার সাথে স্প্লাইন জ্যামিতি পরীক্ষা করা উচিত।
কেন শ্যাফটের নির্ভুলতা সম্পূর্ণ স্ক্রু স্ট্যাককে প্রভাবিত করে
একটি টুইন স্ক্রু এক্সট্রুডার একটি শ্যাফটে অনেক পৃথক কনভেয়িং এলিমেন্ট, নিডিং ব্লক, মিক্সিং এলিমেন্ট এবং ট্রানজিশন এলিমেন্ট ব্যবহার করতে পারে।
প্রতিটি এলিমেন্টকে সঠিকভাবে শ্যাফটে স্লাইড করতে হবে এবং প্রতিবেশী উপাদানের বিরুদ্ধে অবস্থান করতে হবে।
এর মানে হল শ্যাফটের নির্ভুলতা সম্পূর্ণ অ্যাসেম্বলিকে প্রভাবিত করে, যার মধ্যে রয়েছে:
স্প্লাইন ফিট → এলিমেন্ট পজিশনিং → এন্ড-ফেস কন্টাক্ট → মোট অ্যাসেম্বলি দৈর্ঘ্য → ফাইনাল লকিং
এমনকি যখন প্রতিটি স্ক্রু এলিমেন্ট সঠিকভাবে তৈরি করা হয়, তখনও একটি ভুল বা জীর্ণ শ্যাফট পুরো স্ক্রু সেটে অ্যাসেম্বলি সমস্যা তৈরি করতে পারে।
এই কারণেই একটি প্রিসিশন এক্সট্রুডার শ্যাফটকে একটি বিচ্ছিন্ন ইস্পাত উপাদান হিসাবে নয়, সম্পূর্ণ স্ক্রু অ্যাসেম্বলির অংশ হিসাবে মূল্যায়ন করা উচিত।
টর্ক ট্রান্সমিশনের জন্য উপাদান নির্বাচন
বর্তমান পণ্যটি একটি উপলব্ধ শ্যাফট উপাদান হিসাবে 40CrNiMoA ব্যবহার করে এবং অপারেটিং প্রয়োজনীয়তা অনুসারে কাস্টমাইজড উপাদান নির্বাচন সমর্থন করে।
উপাদান নির্বাচন বিবেচনা করা উচিত:
- প্রয়োজনীয় প্রেরিত টর্ক
- শ্যাফটের ব্যাস এবং স্প্লাইন জ্যামিতি
- স্ক্রু গতি
- ধারাবাহিক অপারেটিং লোড
- লোড ওঠানামা
- মেশিনের আকার
- বিদ্যমান ব্যর্থতার ইতিহাস
উদ্দেশ্য হল একটি নামমাত্র উপাদান গ্রেডের উপর নির্ভর না করে পর্যাপ্ত শক্তি এবং ক্লান্তি প্রতিরোধ ক্ষমতা প্রদান করা।
ভারী লোডযুক্ত এক্সট্রুশন লাইনের জন্য, শ্যাফটটি গিয়ারবক্স আউটপুট, স্ক্রু কনফিগারেশন এবং প্রকৃত প্রক্রিয়া টর্কের সাথে একসাথে বিবেচনা করা উচিত।
অ্যাসেম্বলির আগে আল্ট্রাসনিক ত্রুটি সনাক্তকরণ
অভ্যন্তরীণ উপাদান ত্রুটিগুলি কেবল সমাপ্ত বাহ্যিক পৃষ্ঠ থেকে সনাক্ত করা কঠিন।
বিদ্যমান পণ্যের স্পেসিফিকেশনে একটি নন-ডেস্ট্রাকটিভ পরিদর্শন পদ্ধতি হিসাবে আল্ট্রাসনিক ত্রুটি সনাক্তকরণ অন্তর্ভুক্ত রয়েছে।
উপাদানটি দীর্ঘমেয়াদী পরিষেবাতে প্রবেশ করার আগে অভ্যন্তরীণ বিচ্ছিন্নতাগুলির জন্য শ্যাফট উপাদান পরীক্ষা করতে আল্ট্রাসনিক পরিদর্শন ব্যবহার করা যেতে পারে।
উপাদানের অখণ্ডতা একা সঠিক স্ক্রু এলিমেন্ট অ্যাসেম্বলির নিশ্চয়তা দেয় না কারণ মাত্রিক পরিদর্শন সমানভাবে গুরুত্বপূর্ণ।
একটি প্রতিস্থাপন শ্যাফটের জন্য, শিপমেন্টের আগে স্প্লাইন জ্যামিতি, শ্যাফটের ব্যাস, এলিমেন্ট পজিশনিং সারফেস এবং এন্ড ইন্টারফেসের মতো মূল মাত্রাগুলি নিশ্চিত করা উচিত।
OEM প্রতিস্থাপনের জন্য দৈর্ঘ্য এবং ব্যাস মেলানোর চেয়ে বেশি প্রয়োজন
একটি OEM প্রতিস্থাপন টুইন স্ক্রু এক্সট্রুডার শ্যাফটের জন্য, সামগ্রিক দৈর্ঘ্য এবং নামমাত্র ব্যাস কেবল মৌলিক রেফারেন্স মাত্রা।
প্রতিস্থাপনটি অবশ্যই মিলতে হবে:
স্প্লাইন প্রোফাইল → স্প্লাইন মাত্রা → স্ক্রু এলিমেন্ট পজিশনিং → শ্যাফট এন্ডস → কাপলিং ইন্টারফেস → লকিং স্ট্রাকচার → কুলিং কনফিগারেশন
বর্তমান পৃষ্ঠাটি কাস্টমাইজড শ্যাফট দৈর্ঘ্য, টর্ক ক্ষমতা এবং কুলিং সহ বা ছাড়া কনফিগারেশন সমর্থন করে।
যদি মূল অঙ্কন উপলব্ধ না হয়, একটি বিদ্যমান শ্যাফট পরিমাপ করা যেতে পারে। তবে, চূড়ান্ত উত্পাদন মাত্রা নির্ধারণের আগে জীর্ণ স্প্লাইন পৃষ্ঠগুলি সনাক্ত করা উচিত।
একটি জীর্ণ শ্যাফট সরাসরি অনুলিপি করলে নতুন উপাদানে বিদ্যমান অ্যাসেম্বলি ক্লিয়ারেন্স পুনরুত্পাদন হতে পারে।
শ্যাফট এবং স্ক্রু এলিমেন্ট একসাথে পরীক্ষা করুন
যখন গ্রাহকরা আলগা স্ক্রু এলিমেন্ট বা নতুন এলিমেন্ট ইনস্টল করতে অসুবিধা রিপোর্ট করেন, তখন আমরা ইন্টারফেসের উভয় দিক পরীক্ষা করার পরামর্শ দিই।
একটি জীর্ণ শ্যাফট একটি নতুন স্ক্রু এলিমেন্টের সাথে মিলিত হয়েও অতিরিক্ত ক্লিয়ারেন্স তৈরি করতে পারে।
একইভাবে, যদি বিদ্যমান স্ক্রু এলিমেন্টগুলির অভ্যন্তরীণ স্প্লাইন ইতিমধ্যে গুরুতর পরিধানের সম্মুখীন হয়ে থাকে তবে একটি নতুন শ্যাফট সমস্যা সমাধান করবে না।
এই কারণে, প্রতিস্থাপন মূল্যায়নে অন্তর্ভুক্ত থাকতে পারে:
শ্যাফটের অবস্থা + স্ক্রু এলিমেন্ট স্প্লাইনের অবস্থা + অ্যাসেম্বলি ফিট
এটি শ্যাফট, পৃথক স্ক্রু এলিমেন্ট বা উভয়ই প্রতিস্থাপন করার সিদ্ধান্ত নেওয়ার জন্য একটি আরও নির্ভরযোগ্য ভিত্তি সরবরাহ করে।
প্রতিস্থাপনের জন্য কী তথ্য প্রয়োজন?
একটি মূল্যায়ন শুরু করতে, সরবরাহ করুন:
- এক্সট্রুডার মডেল
- বিদ্যমান শ্যাফট অঙ্কন বা নমুনা
- সামগ্রিক শ্যাফট দৈর্ঘ্য
- স্প্লাইন মাত্রা বা ম্যাচিং স্ক্রু এলিমেন্ট
- মোটর বা গিয়ারবক্স তথ্য
- বর্তমান সমস্যা, যেমন স্প্লাইন পরিধান, ভাঙা বা অ্যাসেম্বলি অসুবিধা
যদি অঙ্কন উপলব্ধ না হয়, স্পষ্ট ফটোগুলি এবং একটি বিদ্যমান শ্যাফট বা স্ক্রু এলিমেন্ট কোন মাত্রাগুলি পরিমাপ করা দরকার তা নির্ধারণ করতে ব্যবহার করা যেতে পারে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
মূল অঙ্কন ছাড়াই কি একটি শ্যাফট তৈরি করা যেতে পারে?
হ্যাঁ। একটি বিদ্যমান শ্যাফট বা ম্যাচিং স্ক্রু এলিমেন্ট পরিমাপ করা যেতে পারে, তবে চূড়ান্ত মাত্রা নির্ধারণের আগে জীর্ণ অঞ্চলগুলি সনাক্ত করতে হবে।
নতুন স্ক্রু এলিমেন্টগুলি পুরানো শ্যাফটে আলগা মনে হয় কেন?
স্ক্রু এলিমেন্টের অভ্যন্তরীণ স্প্লাইন, বাহ্যিক শ্যাফট স্প্লাইন বা উভয়ই ইতিমধ্যে জীর্ণ হতে পারে। উভয় উপাদান পরীক্ষা করা উচিত।
একটি শক্তিশালী শ্যাফট উপাদান কি ব্যর্থতা রোধ করার জন্য যথেষ্ট?
অগত্যা নয়। প্রকৃত টর্ক, স্প্লাইন জ্যামিতি, শ্যাফটের মাত্রা, লোড ওঠানামা এবং উপাদানের অবস্থা সবই পরিষেবার নির্ভরযোগ্যতাকে প্রভাবিত করে।
শ্যাফটের দৈর্ঘ্য এবং টর্ক ক্ষমতা কি কাস্টমাইজ করা যেতে পারে?
হ্যাঁ। বর্তমান পণ্যটি অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুসারে কাস্টমাইজড দৈর্ঘ্য এবং টর্ক ক্ষমতা সমর্থন করে।
একটি শ্যাফট এবং স্ক্রু এলিমেন্ট ফিট মূল্যায়নের জন্য অনুরোধ করুন
যদি আপনার স্ক্রু এলিমেন্টগুলি আলগা হয়, ইনস্টল করা কঠিন হয় বা স্প্লাইন সংযোগে বারবার পরিধান হয়, তবে সমস্যাটি কেবল স্ক্রু এলিমেন্টগুলিতে সীমাবদ্ধ নাও থাকতে পারে।
আপনার শ্যাফট অঙ্কন বা নমুনা, স্ক্রু এলিমেন্ট ইন্টারফেস, এক্সট্রুডার মডেল এবং বর্তমান অ্যাসেম্বলি সমস্যা আমাদের পাঠান।
আমরা উত্পাদন করার আগে শ্যাফটের মাত্রা, স্প্লাইন ফিট এবং প্রতিস্থাপনের প্রয়োজনীয়তাগুলি মূল্যায়ন করতে পারি।
OEM প্রতিস্থাপন এবং অ্যাসেম্বলি ফিট পর্যালোচনার জন্য আপনার শ্যাফট ডেটা পাঠান
